一、主要用途：

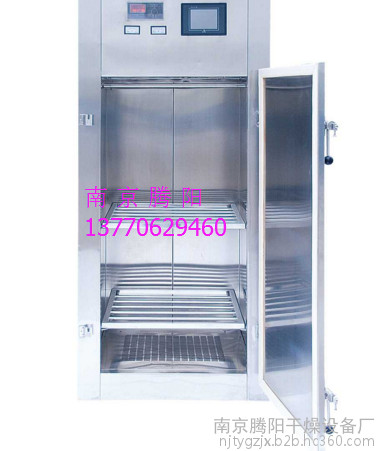

       TY-CY-1000L系列雙扉臭氧滅菌低溫烘干箱主要應用于制藥、醫院、生物工程、醫院、食 品 、飲料、化工等行業對原輔材料、器具、工作服、包裝材料、容器等作常溫臭氧消毒滅菌及烘干后，南京騰陽臭氧滅菌箱完全可以替代紫外線燈照射和高溫高壓消毒，絕無二次污染。

 二、設備特點：

1、 整機采用優質耐酸304不銹鋼材質，精細焊接工藝，確保臭氧無泄漏。
2、 運用先進高效循環技術，使臭氧氣體在箱體內分布均勻，最大效力地發揮了臭氧滲透滅菌的能力，避免了滅菌死角，滅菌效果好。
3、采用先進的陶瓷臭氧發生單元，配以高頻逆變電源，具有產量高、耗電省、性能穩定、壽命長久的特點。

4、可根椐用戶的要求配置在線檢測監控系統，實現對臭氧濃度的在線監控及打印。

5、加熱原件采用不銹鋼長壽命加熱管，使用期可達五年以上。

三、LHJ系列主要技術參數：

型    號:     LHJ-1000L（單扉）

電    源：    380V/50Hz

軸流風機功率：     1.1 KW 不銹鋼304制作

加熱功率：     12 KW

臭氧產量：     20g/h

臭氧功率：     240 W

增氧泵：       85 W

臭氧濃度：     ≥100ppm,≦120ppm

工作室尺寸：   1000×700×1450  (mm)

外型尺寸：     1320×950×1950  (mm)

配套烘車：     無

配套烘架：     3層隔板（不銹鋼304板沖孔后折彎成型）

開門方式：     單面單開

外    殼：    304不銹鋼1.5折彎精工制作

內    膽：    304不銹鋼板1.5密焊成型制作，無泄漏。

進 風 口：    加裝高效過濾器，符合規定的潔凈等級要求。

密封材料：  衛生級蘑菇狀硅膠密封條，確保符合GMP和FDA的要求。

 控制系統：

控制電路板一套

選配臭氧濃度在線監測儀，監測箱內濃度并能控制臭氧發生管             的工作和停止。

3、整機配備PLC觸摸屏控制，可任意設定設備功能以及工作和停止時間，能夠在線打印設備運行參數。

保護功能：

1、循環電機缺相和過熱保護功能。

2、鼓風電機和臭氧互鎖功能。

3、箱內臭氧濃度可設定并能自動控制。

四、消毒滅菌原理

臭氧滅菌類屬于生物化學氧化反應。臭氧氧化分解了細菌內部葡萄糖所必須的酶；也可以直接與細菌、病毒發生作用，分解DNA、RNA、蛋白質、脂質類和多糖等大分子聚合物，可以滲透到胞膜組織，進入細胞膜內的內部脂多糖于外膜脂蛋白發生反應，使細菌的物質發生通透性畸變，導致細胞的溶解死亡，并且將死亡菌體內的遺傳基因、寄生菌種、寄生病毒粒子、噬菌體、支原體及熱原（細菌病毒代謝產物、內毒素）等溶解變性滅亡。

五、結構特征:

該設備由外箱體、保溫層、內膽層、風道層、循環風系統、加熱系統、臭氧滅菌系統、過濾潔凈系統、電器控制系統、等幾部份組成。

1、箱體又分為外殼、保溫、內膽、風道、門等幾部分。

外殼采用δ1.5 304 拉絲不銹鋼板材沖壓成型,通過氬氣保護焊拼接,經過多道工藝精密拋光,表面處理為拉絲亞光板面,使整套設備具有外形美觀,結構牢靠,無變形,特別容易清洗。

內膽采用δ1.5 3042B不銹鋼板材沖壓成型后,運用氬氣保護焊進行密焊,確保烘箱工作室與外部環境完全隔離,而且在批生產中為工藝清場提供方便(可使用純水或注射水直接沖洗),并且在風道四角采用圓弧角設計,杜絕循環風死角產生,同時增加循環風量,促進箱內溫度均勻,滿足高水準的藥品生產工藝。

臭氧滅菌箱工作室潔凈度的高低,很大程度上取決于門體的密封,首先門體鉸鏈及門扣需采用不銹鋼精鑄,機加工而成,要具有壓緊功能.門內充填硅酸保溫材料.門一次沖壓且氬氣密焊而成,門鉸鏈及門扣需固定在厚度為δ5的不銹鋼加強筋上,門與箱體采用半透明衛生級硅橡膠密封,其在延伸性,耐高溫、防腐、使用壽命等性能上均大大優先于常用的食用橡膠及生橡膠.

2、風循環系統由循環風機、風道、對流壁調風板、進出風口等部件組成.

軸流風機的驅動風機位于箱體外側,利于散熱及電器接線,與箱體的法蘭式固定方式既牢靠又絕對密封,風扇通過動平衡工藝,確保高速旋轉無抖動、無噪音.

經過我們多年的設計改型,風道的圓弧角結構既能避免熱風形成死角又能增加大風量.這一優良結構得到了用戶的充分肯定,并被廣泛使用.而箱內所有角均采用圓弧角(八個角全圓弧加圓陰角)設計則是我廠的專利結構,目前正在進行專利申請及審批工作.

膨湃的熱風必需通過方便可調節的對流壁調節,才能均勻有效地干燥物料,和網孔式對流壁相比,我們采用的一次成型、復合式條形調風板就具有無與倫比的優點了,它不但能使熱循環風在箱內形成平行流,更能分層調節風量,從而保證箱內物料均勻快速地達到干燥目的.

   3、臭氧滅菌系統的核心為我精心研制的陶瓷臭氧放電單元，配備高頻逆變電源，采用機、電、氣一體化新技術,利用自帶無油風泵產生加壓空氣，先通過過濾器，濾空氣中的灰塵及雜質，再通空氣干燥器，去除空氣中的水份，將產生的潔凈干燥的氣體，輸入臭氧發生室內,生產出高濃度的臭氧氣體,再將產生的臭氧氣體加壓送入滅菌烘干箱內，對箱內的物體進行滅菌。由于采用先進的常溫高壓高濃度臭氧發生技術，產生的臭氧濃度高，滅菌效果好。
