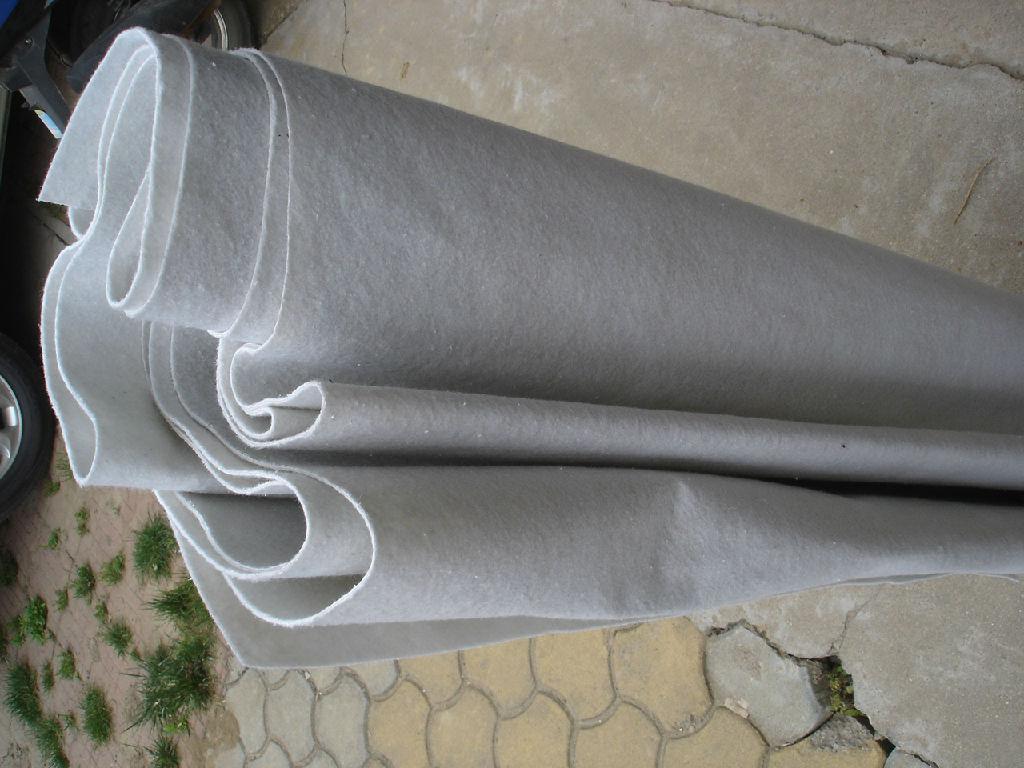

復合土工布是以短纖滌綸、丙綸、聚酯長絲、PP扁絲等合成纖維通過針刺或編織而成的土工織物，是非織造及工業用無紡布產品中的一種。一般寬度為1-6米，卷長為50-100米，單位面積質量為100-600克平方米。根據生產工藝的不同分為：滌綸/丙綸短纖針刺土工布、PP扁絲編織土工布、聚酯紡粘長絲土工布、單雙面熱復合防滲土工布、機織土工布等。

   兩布一膜土工布常規檢測包括以下三方面：

1，外觀、物理性能包括：單位面積質量測定、幅度測定、厚度測定；

2，力學性能包括：寬條拉伸試驗、梯形撕破強力試驗、CBR頂破強力試驗、落錐試驗等；

3，水力性能試驗包括：垂直滲透性能試驗、耐靜水壓試驗、有效孔徑試驗、淤堵試驗等

      一般情況下，大多數人們認為顏色越白的土工布，質量好，斷裂強度高。顏色偏暗或黑色的土工布，質量差，斷裂強度低。其實，土工布的顏色不會影響土工布本身的斷裂強度。土工布質量的好壞，與生產土工布的原材料和生產工藝有關。只要嚴格按照**制定質量體系來生產，土工布**可以達到工程的需求。

  土工布在工程施工中起到的作用：

1，作擋土墻回填中的加筋，或用于錨固擋土墻的面板。修筑包裹式擋土墻或橋臺。

2，加固柔性路面，修補道路上的裂縫，防止路面反射裂縫。

3，增加碎石邊坡及加筋土的穩定性，防止水土流失和低溫時土體的凍害。

4，路道碴與路基之間的隔離層，或路基與軟基之間的隔離層。

5，人工填土、堆石或材料場與地基的隔離層，不同凍土層之間的隔離。反濾和加固作用。

6，儲灰壩或尾礦壩的初期上游壩面的濾層，擋土墻回填土中排水系統的濾層。

選擇導流方式一般原則：

（1）根據壩址自然條件及水工布置特點，因地制宜地選擇導流方式；

（2）選定的導流方式應使整個樞紐施工進度**、造價**低；

（3）應使整個工程有足夠的安全度和靈活性；

（4）盡可能滿足施工期國民經濟各部門的綜合要求；

（5）施工方便干擾小，符合國情，技術可靠

復合土工布主要應用在五大領域

1、環保，環衛。十分有效地解決了城市固體廢棄物污染環境的問題，可避免對環境造成持續污染。

2、水利工程用于壩基加固，排水板對地下水的引流、導排降壓等。

3、市政建筑工程軟土基礎加固與排水等各類防滲工程

4、石油化工系統、化工污水池防滲、煉油廠污水池防滲、電鍍酸洗池防滲防腐，管道內襯等。

5、道路交通設施、道砟下面的防滲導流加固，涵洞與隧道防滲加固地下水導排與電路防潮保護）。

      無紡土工布是由長絲或短纖維經過不同的設備和工藝鋪排成網狀，在經過針刺等工藝讓不同的纖維相互交織在一起，相互纏結固著使織物規格化，讓織物柔軟、豐滿、厚實、硬挺，以達到不同的厚度滿足使用要求，無紡土工布具有很好的織物間隙，有很好的附著力，由于纖維柔軟具有一定的抗撕裂能

  復合土工膜二布一膜施工過程中應注意以下幾點：

1.二布一膜堆放場地平整、干燥, 二布一膜上面采取五彩布覆蓋, 防止二布一膜日曬老化。

2.兩布一膜采用人工鋪設, 鋪設時適當放松, 并避免人為硬折和損傷。

3.鋪設兩布一膜應自然松弛與支持層貼實, 不宜折褶、懸空。

4.鋪設兩布一膜時, 膜塊間形成的結點應為T字型。

5.兩布一膜焊縫接面不得有污垢、砂土、積水(包括露水)等影響焊接質童的雜質存在。

6.兩布一膜焊接時要用干凈紗布擦拭焊縫搭接處, 做到無水、無塵、無垢, 土工膜應平行對正, 適量搭接。

7.根據氣溫和材料性能, 隨時調整和控制焊機工作溫度、速度, 焊機工作溫度180-200℃ 。

8.焊縫處兩布一膜應熔結為一個整體, 不得出現虛焊、漏焊或超量焊。

9.出現虛焊、漏焊時, 必須切開焊縫, 使用焊機對切開損傷部位用大于破損直徑1倍以上的母材補焊。

10.鋪設兩布一膜時, 施工人員應穿軟底鞋, 且施工時不允許將火種帶入工地。

水利工程供水渠道防滲膜焊接技巧

      水利工程供水渠道結構的接縫或密封的施工方法，特別是渠道防滲膜的鋪設、焊接施工方法，在渠道的邊坡和底部挖好的縱、橫隔梁的溝槽交叉連接處沿橫隔梁溝槽走向鋪設防滲膜，位于縱隔梁溝槽底部的防滲膜沿溝槽走向折疊成形伸縮節，防滲膜縱向兩端分別伸出橫隔梁溝槽的長度為1-2m，向橫隔梁溝槽內澆筑混凝土，分別將伸出橫隔梁兩側位于縱隔梁溝槽部位的防滲膜的伸縮節拉出展平與相鄰展平的防滲膜的接縫焊接在一起，澆注縱隔梁，當遇到下一個挖好的縱、橫隔梁交叉連接處的溝槽時，重復上述焊接施工步驟。焊接施工人員專業的焊接技術使防滲膜接縫平整，焊接接縫方便，焊接速度快，工效高，焊接接縫嚴密，質量好。

土工布的基本性質

土工布的基本性質介紹:

1.土工布的類型:土工布是由合成纖維材料制成，一般丙綸的質照比滌綸更好，本公司生產的土工布原材料以丙綸為主，其規格分別為100、2O0，300、400、500、600g/m2六種，厚度一般為2.5～4mm，容重為0.12～O.18g/cm3。

2.土工布的孔隙尺寸:用土工布作反濾層， 應根據被保護土體的顆粒組成，選擇孔徑和厚度適當的土工布。根據粗略的測試，選用0.1mm以下的干煤灰，采用400、500、600g/m2,不同規格的土工布固定在標準篩框上，用沖洗過篩法，求出O.1mm以下煤灰過土工布孔徑后的顆粒級配組合：結果土工布愈厚，孔徑愈小透水性愈差，但強度與耐久性**愈好，土工布愈薄，孔徑愈大透水性愈好，但強度與耐久性**愈差，因此，土工布的規格應根據工程的使用要求，合理選用。

3.土工布的水化分析:為了掌握長江水PH值和粉煤灰的PH值變化情況，以及在不同PH值作用下的酸，堿性對土工布性質的影響，選用幾個電廠的水粉煤灰與土工布柞了水質分析和粉煤灰、土工布遇酸、堿作用下的顆粒變化及損失量試驗。

土工布防止反射裂縫的作用機理

      為保證工程質量，對土工布的規格加以嚴格控制，選用了壓縮性小、規模大、化學作用穩定、浸透瀝青性能良好的聚酯長絲無紡土工布。具有良好的延伸性和抗刺破、脹破能力，可將應力擴展至更廣范圍，緩解裂縫處的應力集中，土工布起到了吸收部分拉伸能量的作用。

首先，由于土工布的存在，減少了罩面層與基層的結合力，雖然界面強度下降，但足以防止界面的上下相對位移而保持連續。

其次，土工布具有耐高溫的優良性能，瀝青混合料熱鋪時溫度高達150℃以上。而土工布在該溫度下不出現熔化和軟化，否則，將起不到應有的作用。T010/140土工布以聚酯為原料，熔點高達230℃，攤鋪時性能穩定不會發生任何變化。該土工布與瀝青混合料、瀝青膠油有較好的結合性，正常的施工步驟是先在基層頂面上均勻噴灑瀝青膠油，再鋪放土工布，然后再其上攤鋪瀝青混合料**碾壓成型。土工布下的瀝青膠油在碾壓過程中透過土工布與熱鋪面層結合，因此，要求土工布具有良好的滲透性及與瀝青的結合性。同時對瀝青的選用和瀝青用量也有嚴格的要求，一般選用熱瀝青，盡可能不用乳化瀝青。

土工布安裝施工注意事項

鋪設安裝土工布是應注意以下事項:

1.土工布只能用土工布刀進行切割（鉤刀），如在場地內切割，對其他材料須采取特殊保護措施，以防由于切割土工布而對其造成不必要的損壞；

2.在鋪設土工布的同時，必須采取一切必要措施，以防止對下面一層材料造成破壞；

3.在鋪設土工布時，必須注意不要讓石頭、大量塵土或水分等有可能破壞土工布、有可能阻塞排水渠或過濾網、或有可能給接下來的連接帶來困難的物質進入土工布或土工布的下面；

4.安裝結束后，對所有土工布表面進行目測以確定所有損壞的地主，作上標記并進行修補，確定鋪設表面沒有可以造成損壞的外來物質，如斷針等異物；

5.土工布的連接必須遵循以下規定：正常情況下，坡面上不能有水平連接（連接須沿坡面的輪廓不與其相交），除修補的地方以外。

6.如采用縫合，縫合線須采用與土工布材質相同或超過的材料，縫合線須為防化學紫外線的材持。縫合線與土工布應有明顯的色差，以便于檢查。

7.安裝時對縫合特別注意以確保沒有泥土或礫石覆蓋層中的礫石進入土工布中間。

土工布的修補參照如下程序

在土工布的施工過程中,難免會有小的損壞,有缺陷的土工布應及時修補,土工布的修補參照如下程序：

1.土工布在縫合結合處，須進行重新縫合修補，并確保跳針部分的末端已重新縫合。

2.在所有地區，除了巖石斜坡地段，漏洞或撕裂部分須用同樣材質的土工布補丁進行修補縫合。

3.如果土工布裂口的長度超過卷材寬度10%，損壞的部分須被切除掉，然后將兩部分土工布連接起來。
