| 材質 | HDPE |
|---|---|
| 產地 | 德州 |
| 規格 | 1.5mm |
| 厚度 | 1.5mm |
| 類型 | 地膜 |

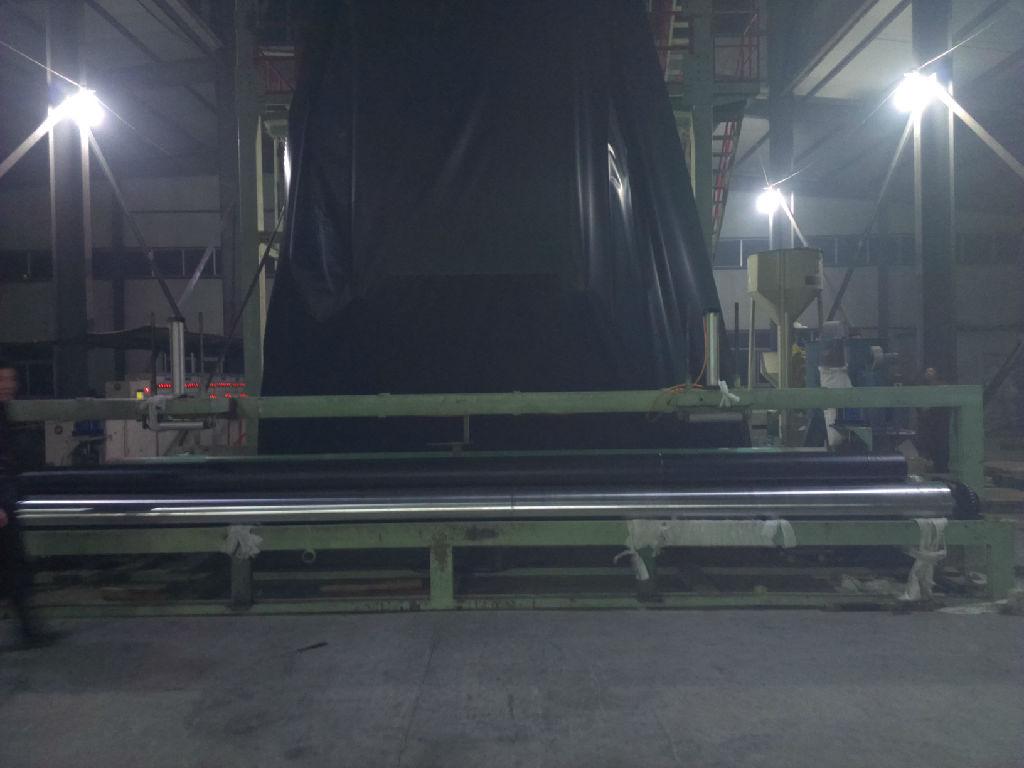

| 生產工藝 | 擠出吹塑 |
| 特性 | 多功能膜 |
| 顏色 | 黑 |
| 用途 | 防滲 |
| 品牌 | 致辰牌 |
| 長寬 | 4-12mm |
| 延展率 | 700% |

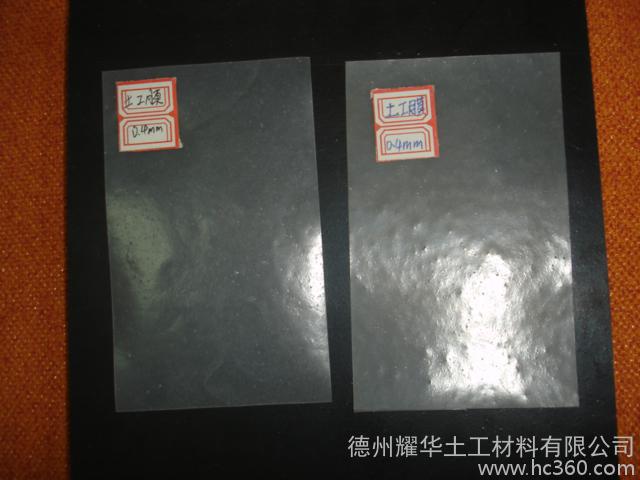

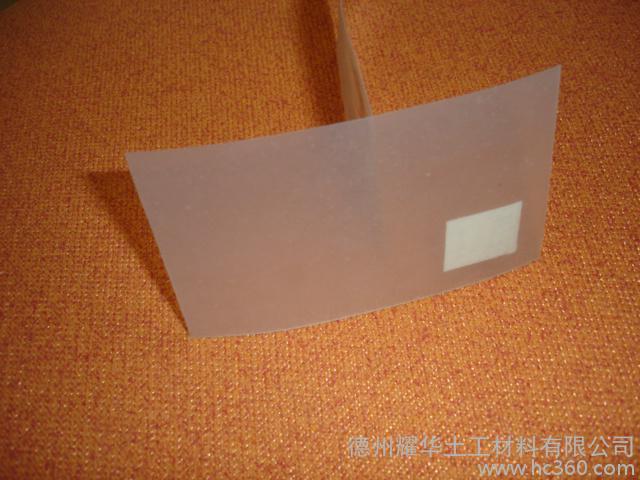

隧道土工膜規格型號；
1mm 1.2mm 1.5mm等，寬度為2-25m，3-24m等。
吊帶防滲土工膜材質；
選用eva hdpe 聚乙烯低壓顆粒。

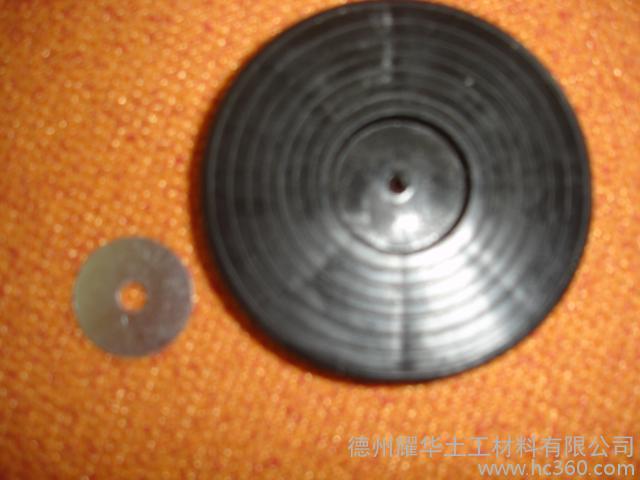

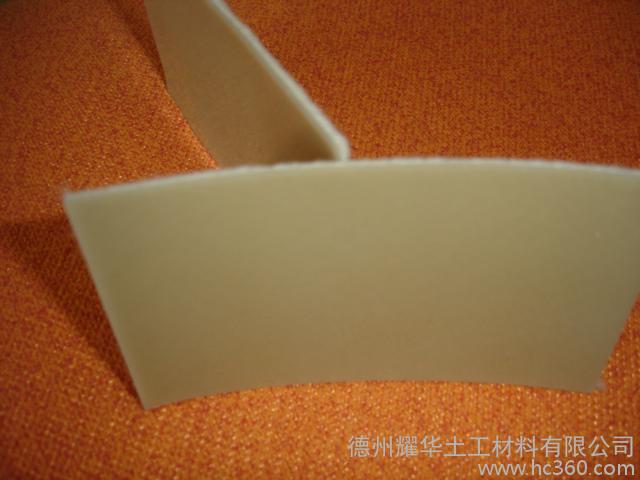

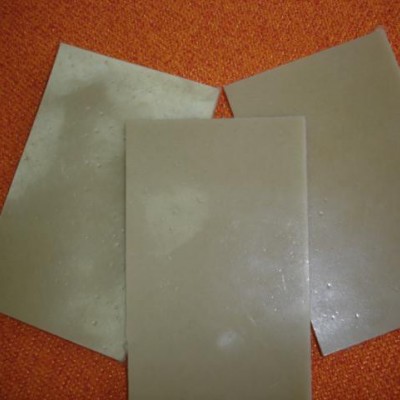

隧道吊帶防水板種類；
一布一膜，兩布一膜，光面土工膜，吊帶土工膜。
焊接方法；
采用熱熔爬行焊接機，兩邊焊接15cm，使用測壓表進行測壓。
隧道防滲膜性能指標；
| 產品名稱 | 復合土工膜 | 規格型號 | 200/1.2/200 | |||||
| 取樣地點 | 復合膜車間 | 檢驗性質 | 出廠抽檢 | |||||
| 檢驗內容 | ||||||||
| 序號 | 檢測項目 | 單位 | 檢驗結果 | 單項評定 | 備注 | |||
| 1 | 斷裂強度 | KN/m | 22.8 | 合 格 | 縱橫向 | |||
| 2. | 斷裂伸長率 | % | 67.8 | 合 格 | 縱橫向 | |||
| 3. | 剝離強力 | N/cm | 6.5 | 合 格 | 縱橫向 | |||
| 4. | 耐靜水壓 | MPa | 2.8 | 合 格 | ||||
| 5. | 垂直滲透系數 | cm/s | 4.1×10-12 | 合 格 | ||||
| 6. | CBR頂破強力 | KN | 4.5 | 合 格 | ||||
| 7． | 撕破強力 | KN | 0.95 | 合 格 | 縱橫向 | |||
|
綜 合 評 定
| 外觀完整、無缺陷 GB/T17642----2008標準要求 合格品 | |||||||
DPE 防滲土工膜的施工程序：
污水池防滲化工防腐工程基面要求
1.化工污水池多為混領土結構，其表面較為平整，只需要注意清理池內的瓦礫、石子、鋼筋頭、玻璃屑等雜物。
2.基面上的陰陽角處影圓滑過渡，柱根部應做成圓弧狀。
3.在土建、監理、業主、施工方驗收簽字認可后便可進行鋪土工膜施工。
吊帶防滲土工膜施工的氣候要求
1. 氣溫一般應在五攝氏度以上，低溫時土工膜應緊張些，高溫時土工膜應放松些。
2. 風力在四級以下。
3. 氣溫過低時，4 級以上大風及雨雪天氣一般不應施工。
4. 在風天氣，風力影響土工膜施工時，待焊的 HDPE 土工膜應用大石塊或砂袋壓牢。
隧道HDPE防水板的鋪設
鋪設 HDPE 防滲膜是整個防滲系統中較為關鍵的工序。
在鋪膜前對 HDPE 防滲膜外觀質量進行開包檢查，記錄并修補已發現的機械損傷和生產創傷、孔洞、折損等缺陷。
通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于 1：6
的斜坡上距頂坡或應力集中區域 1.5 米范圍內，盡量不設焊縫。
HDPE 防滲膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。
1.熱鍥焊機焊接工序分為：調節壓力、設定溫度、設定速度、焊縫搭接檢查、裝膜入機、啟動馬達。
2.接縫處不得有油污、灰塵，HDPE 防滲膜的搭接段面不應有泥沙、結露、潮濕等雜物，當有雜物時必須在焊接前清理干凈。
3.每天焊接開始時，通常應在現場先試焊一條 0.9mm×0.3mm 的試樣,搭接寬度不小于
4.焊縫要求整齊、美觀、不得有滑焊、跳走現象。
企業站手機版
