| 品牌 | CHAOCHUANG |
|---|---|
| 型號(hào) | CR1025 |
| 標(biāo)準(zhǔn)容量 | 30mAh |
| 電池類型 | 鋰-二氧化錳扣式電池 |
| 電壓 | 3V |
| 標(biāo)稱電壓 | 3.0 |
| 額定電壓 | 3.0 |
| 電池容量 | 30mAh |
這份產(chǎn)品規(guī)格書(shū)適用于金壇市超創(chuàng)電池有限公司提供的鋰-二氧化錳扣式電池。
2、適用的電池類型： 鋰-二氧化錳扣式電池
3、電池類型和性能
3.1 型號(hào)： CR1025
3.2 額定電壓： 3.0V
3.3 公稱容量： 30mAh(負(fù)載:68.0kΩ,終止電壓2.0 V)
3.4 外形尺寸： 按附圖
3.5 標(biāo)準(zhǔn)質(zhì)量： 0.6g
3.6 保質(zhì)期： 1年(溫度小于等于25℃和相對(duì)濕度少于75%)。
3.7 外觀： 目測(cè)檢查電池表面光潔、無(wú)破損、變形，標(biāo)志清晰。
3.8商標(biāo)名稱： “Lithium Cell”。
3.9 生產(chǎn)制造日期和標(biāo)識(shí)： 如果需要可將電池的制造年、月印在電池的表面上。
例子:
21(2012年01月制造)
22(2012年02月制造)
2O(2012年10月制造)
2Y(2012年11月制造)
2Z(2012年12月制造)

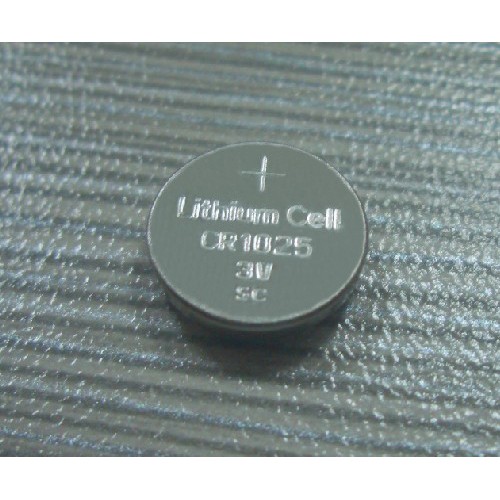

下圖為電池表面噴碼圖樣：
4、主要技術(shù)參數(shù)（表1）
項(xiàng) 目 | 單 位 | 技 術(shù) 指 標(biāo) | 條 件 | |
公稱電壓 | V | 3.0 | 僅適用于CR系列電池 | |
公稱容量 | mAh | 30 | 以68.0kΩ負(fù)載連續(xù)放電 | |
瞬間短路電流 | mA | ≥100 | 時(shí)間≤0.5′ | |
開(kāi)路電壓 | V | 3.25~3.45 | 所有CR系列電池 | |
貯存溫度 | ℃ | 0~40 | 所有CR系列電池 | |
適用溫度 | ℃ | -20~60 | 所有CR系列電池 | |
標(biāo)準(zhǔn)重量 | g | 約0.6 | 僅適用于本款系列電池 | |
自放電率 | %/年 | ≤3 | 僅適用于本款系列電池 | |
快速測(cè)試 使用壽命 | 初始期 | h | ≥68.0
| 在負(fù)載6.8kΩ，溫度20±2℃，相對(duì)濕度≤75%的情況下。 |
12個(gè)月后 | h | ≥65.96 | ||
注1：本產(chǎn)品之電化學(xué)體系、尺寸等要求執(zhí)行IEC 60086-1：2007標(biāo)準(zhǔn)（即GB/T8897.1-2008，原電池 ，第1部分：總則）。 | ||||
5、產(chǎn)品規(guī)范和測(cè)試方法
除非特別說(shuō)明，所有對(duì)產(chǎn)品的測(cè)試均需在下列條件下進(jìn)行：
（1）環(huán)境溫度：溫度20±2℃。
（2）相對(duì)濕度：60%RH±15%的情況下。
表2
測(cè)試項(xiàng)目 | 測(cè)試方法 | 質(zhì)量標(biāo)準(zhǔn) |
1.外形尺寸 | 用精度不小于0.02㎜的游標(biāo)卡尺測(cè)試，測(cè)試時(shí)需在卡尺的接觸面上粘貼絕緣材料，防止短路。 | 直徑（㎜）：10.0（-0.20） 高度（㎜）：2.50（-0.20） |
2.開(kāi)路電壓 | 用精度不低于0.25%、內(nèi)阻大于1MΩ的數(shù)字萬(wàn)用表。 | 3.25-3.45V |
3.瞬間短路電流 | 用指針式萬(wàn)用表測(cè)試，每次時(shí)間不超過(guò)0.5′，卻必須避免重復(fù)測(cè)試，再次測(cè)試時(shí)間間隔應(yīng)在0.5小時(shí)以上。 | ≥100mA |
4.外觀 | 目 測(cè) | 整潔，標(biāo)志清晰，無(wú)變形、銹蝕、漏液。安裝在用器具中，電池的兩極應(yīng)始終能形成并保持良好接觸性能。 |
5.快速放電容量 | 在標(biāo)準(zhǔn)溫度20±2℃，相對(duì)濕度≤75%RH，負(fù) 載為6.8kΩ，終止電壓為2.0V的情況下。 | ≥68小時(shí) |
6.震動(dòng)測(cè)試 | 在振動(dòng)頻率為100-150次/分鐘的振動(dòng)機(jī)上持續(xù)振動(dòng)1小時(shí)。 | 性能穩(wěn)定 |
7.高溫耐漏液性能 | 在45±2℃的條件下貯存30天。 | 漏液率≤萬(wàn)分之一 |
8.過(guò)放電耐漏液性能 | 在終止電壓到2.0V時(shí)，持續(xù)放電5小時(shí)。 | 無(wú)漏液 |
注2：本產(chǎn)品之外形尺寸和性能執(zhí)行IEC 60086-2：2007標(biāo)準(zhǔn)（即GB/T8897.2-2008，原電池 ，第2部分：外形尺寸和電性能要求）。 | ||
注3： 1.上述測(cè)試已經(jīng)過(guò)大量的試驗(yàn)得到證實(shí)。 2.本公司標(biāo)準(zhǔn)完全嚴(yán)于國(guó)家頒布的ＧＢ／Ｔ8897《原電池》標(biāo)準(zhǔn)。 3.如客戶有特殊要求，公司可根據(jù)客戶要求采取特殊的測(cè)試方法。 | ||
6、放電壽命
負(fù)載電阻 | 6 8 0 0 0 歐姆 |
放電方法（標(biāo)準(zhǔn)） | 24小時(shí)連續(xù)放電 |
終止電壓 | 2 . 0 V |
標(biāo)準(zhǔn)時(shí)間(初始期) | 6 8 0小時(shí) |
標(biāo)準(zhǔn)時(shí)間(儲(chǔ)存12個(gè)月后) | 6 5 9 .6小時(shí) |
初始測(cè)試：交貨后一個(gè)月內(nèi)進(jìn)行的檢測(cè)。
儲(chǔ)存測(cè)試：在特定條件下，儲(chǔ)存經(jīng)過(guò)12個(gè)月后進(jìn)行的檢測(cè)。
7、電阻放電曲線（Discharge characteristics on load）
電壓（V） 電阻 68.0KΩ
3.5
3.0
20℃
2.5 -10℃ 60℃
2.0
0 200 400 800
放電時(shí)間（小時(shí)）
8、電池測(cè)試
8.1溫度和濕度
8.1.1測(cè)試條件
除另有規(guī)定外，一般在溫度20±2℃,相對(duì)濕度60%RH±15%的環(huán)境下進(jìn)行測(cè)試。
8.1.2儲(chǔ)存條件
除另有規(guī)定外，樣品電池應(yīng)存放在25度以下的溫度和相對(duì)濕度低于75%RH的環(huán)境中，并且在
儲(chǔ)存一個(gè)月內(nèi)測(cè)試。
8.2檢測(cè)儀器、儀表及設(shè)備
8.2.1電壓測(cè)量采用電壓表，使用區(qū)域?yàn)?V到4V，電壓表的精確度為±1mV，或者用更精確的和輸
入阻抗超過(guò)10MΩ的萬(wàn)用表測(cè)試。
8.2.2放電負(fù)載阻力將包括所有外部電路的負(fù)載，其公差不超過(guò)0.5%。
8.2.3外形尺寸測(cè)量將采用電子數(shù)字顯示卡尺測(cè)量,其距離為0到150毫米和精度是5/100mm的電子數(shù)顯卡尺或更加精確的量具進(jìn)行。
8.3測(cè)試方法(或程序)
8.3.1外形尺寸
測(cè)量采用電子數(shù)字顯示卡尺（請(qǐng)參考8.2.3）。
8.3.2外觀
采用目視檢查。
8.3.3開(kāi)路電壓
使用電壓表測(cè)量電壓（請(qǐng)參考8.2.1）。
8.3.4使用壽命
常溫狀態(tài)下（20±5℃）存放12小時(shí)后按表1所示連續(xù)放電，持續(xù)放電到終止電壓2.0V
（不宜于此電壓）時(shí)，其使用壽命將符合表1要求。
8.3.5耐漏性能檢查
檢查耐漏性能在無(wú)遮蓋的情況下，距上方1米的40瓦日光燈下，置與離眼睛30厘米處觀察電池表面光潔、無(wú)污濁。
9、質(zhì)量保證
(1)如果確認(rèn)產(chǎn)品存在工藝、材料上有缺點(diǎn),請(qǐng)將該產(chǎn)品到金壇市超創(chuàng)電池有限公司免費(fèi)更換。請(qǐng)
注意,我公司只有義務(wù)保證更換電池。其他損失、損害、破壞,包括間接成本或費(fèi)用，直接造成或
間接造成的等任何性質(zhì)的損失,已經(jīng)使用或無(wú)法使用的產(chǎn)品均排除在外。
(2)電池工作時(shí)必須遵守本規(guī)格書(shū)要求。否則,金壇市超創(chuàng)電池有限公司不能承擔(dān)任何責(zé)任，包括（但不限于）安全和客戶提出的索賠要求，以及由此造成的損失、損害、行動(dòng)或法律訴訟，成本(法律上或其他方面的)。
(3)對(duì)于電池在實(shí)際設(shè)置或部件應(yīng)用程序上的匹配性和可靠性是客戶的責(zé)任。
(4)金壇市超創(chuàng)電池有限公司將不負(fù)責(zé)以下情況引起的責(zé)任:
(Ⅰ)使用、安裝或檢查電池時(shí)處理不當(dāng)。
(Ⅱ)未遵守本產(chǎn)品規(guī)格書(shū)的下列說(shuō)明、注意事項(xiàng)或提到的警告。
(Ⅲ) 未遵守金壇市超創(chuàng)電池有限公司的說(shuō)明和建議。
10、其他
受制于RoHS指令,這個(gè)電池不包含下面的化學(xué)物質(zhì):鉛、汞、鎘、六價(jià)鉻，溴化物，阻燃劑，多溴聯(lián)苯(PBB),多溴聯(lián)苯醚(PBDE)。
企業(yè)站手機(jī)版
